DCDC基板製作

どうも、あまりにお久しぶりなQです、こんにちは。

何してたって言うと、いわゆるDCDCコンバータという奴を設計・実験してました。市販品使えば、って話になるんですが、結局のところ、

・定電圧型はあるが定電流型があまり見当たらない
・熱を持ったりすると負荷の抵抗特性が変わったりするので定電流化が必要
・それなりに効率化、小型化設計が必要

という感じに相成りました。
最も難しい電子回路の一つといわれるDCDCコンバータを一回作ってみたいという気持ちもありましたし、現実的に必要なものだったので作り始めました。
知ってる人は分かると思いますが、これはプラネの光源に使う電源です。ずっと点灯しっぱなしだと、当然光源が熱を持ってくる。その結果負荷特性が変わる、従って電流が変化し、明るさが変わってしまうと、そういうわけでそれを防ぐために定電流化、かつ高効率な電源、つまり電流検出型のDCDCコンバータが必要だったのです。

とはいうものの・・・いやーはまりました。毎日朝の4時くらいまで実験実験。中々思うとおりの結果が出ず、何度か諦めかけましたがとにかく一定の結果に辿り着きました。ダイオードや小さなFETを軽く燃やしてしまったりしましたが、大惨事は無かったのでよかったw

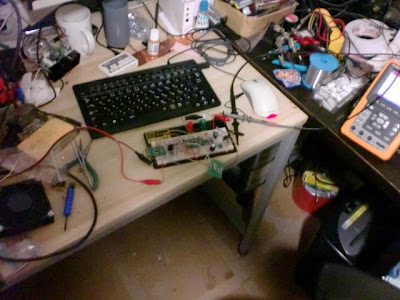

実験中の一コマ
データシートを読みながら、回路図に手を入れてあれこれ試してました。
とにかく机が狭い・・・w

もう大分古いバージョンですが、ブレッドボードで試作した回路
ブレッドボードだと高周波の影響が顕著に出ます。
偉い目に合いました…おかげで色々勉強になりました。

オシロスコープで定電流化してる様子
もう少し変動幅を小さくしたかったのですが、想定している負荷に
 大してはまあ誤差レベルなのでこれで問題なし、という感じですね。

設計した基板
さあこれで上手く行くのか・・・

ホント勉強になりました。勿論基本的なこと自体は理解してたんですが、まあこういうのって往々にして想定していなかったことや現実解としての問題が次々出てきて簡単に解決できないんですよね。高い部品使ったからといって上手く行くわけじゃないんです。この辺の勘をや理解をやしなえたのは極めて大きいですね。

こういうことが出来るようになってくるとモーターの制御とかにも応用が利くようになってくるので嬉しいですね。さて後は発注した基板が届いたら大量にはんだ付け作業・・・。


これだけやってるわけにも行かなくて、そろそろクリーンルームやエッチング作業の方もやっていかなければなりません。なんとしても年内には一般公開したい・・・。
